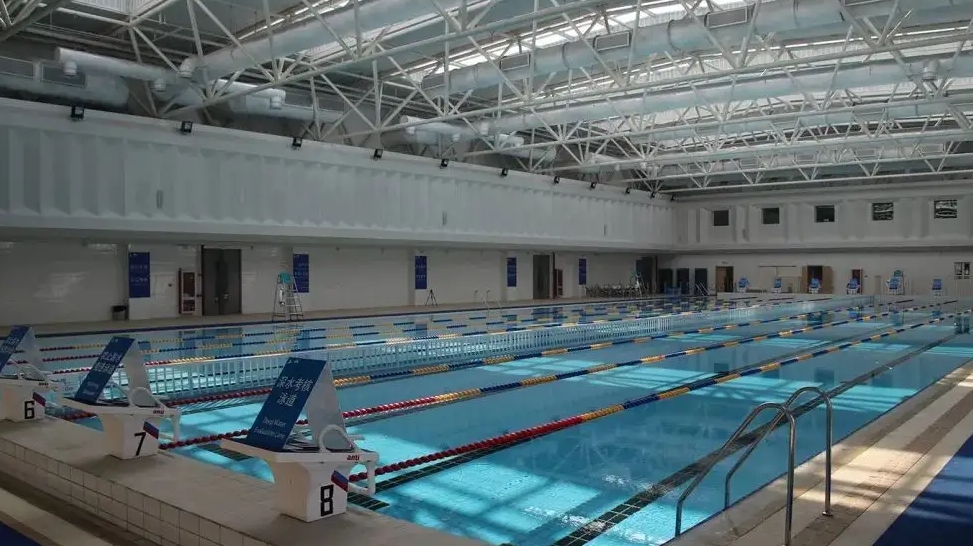

為何要控制室內泳池的空氣質量：
產生問題的原因 | 問題產生后的影響 |
室內恒溫泳池池水表面的強力蒸發；蒸發時會使室內空氣含有大量的氯氨/三鹵甲烷（酸性環境）且水份蒸發造成能量90%的損耗； | 對室內環境的影響 造成相對濕度超高，使建筑物鋼結生銹腐蝕，墻體霉變，脫落；影響建筑物美觀與壽命。在冬季易形成凝結水，玻璃隔墻結露，地面濕滑，影響觀感。 |
對人體帶來的影響 對人體帶來刺激作用，影響嗅覺反應，危害健康，且三鹵甲烷可致癌；高濕會使得病毒，細菌容易滋生，易導致呼吸道疾病。 | |
對泳池運行的影響 水份蒸發使得用以維持水溫的能耗成倍增加，增加運行費用；消耗用水量；造成維護運行成本增高。 |
系統解決方案

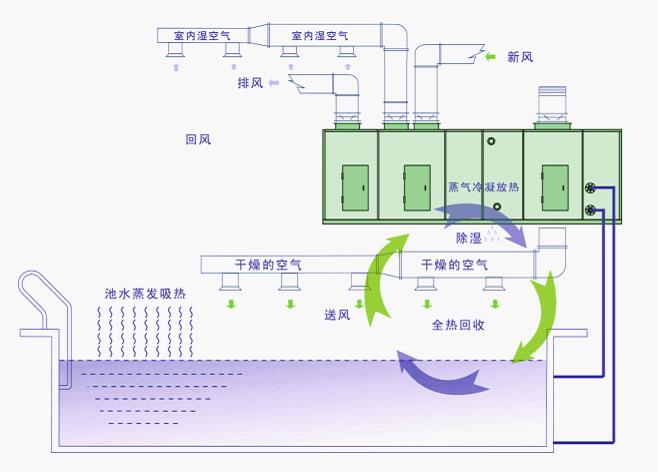

泳池專用恒溫除濕機組，利用熱泵技術吸收進入除濕機組中潮濕空氣的能量；轉移至池水中以維持水溫恒定；被吸收能量的潮濕空氣，溫度下降，水汽凝結成冷凝水從空氣中分離出來，從而使得空氣**濕度降低，實現空氣除濕之目的；機組吸收之多余熱量傳遞至空氣加熱；以保證室內溫度恒定。
泳池專用恒溫除濕機組依靠電能持續運轉，以較低的能耗，實現恒溫，除濕，池水加熱的動態平衡；從而保證以較低的成本維持室內空氣溫濕度；在此基礎之上，引入雙風機系統，在保證室內空氣溫濕度的同時，極大的改善室內空氣品質；降低室內恒溫泳池之運行費用。

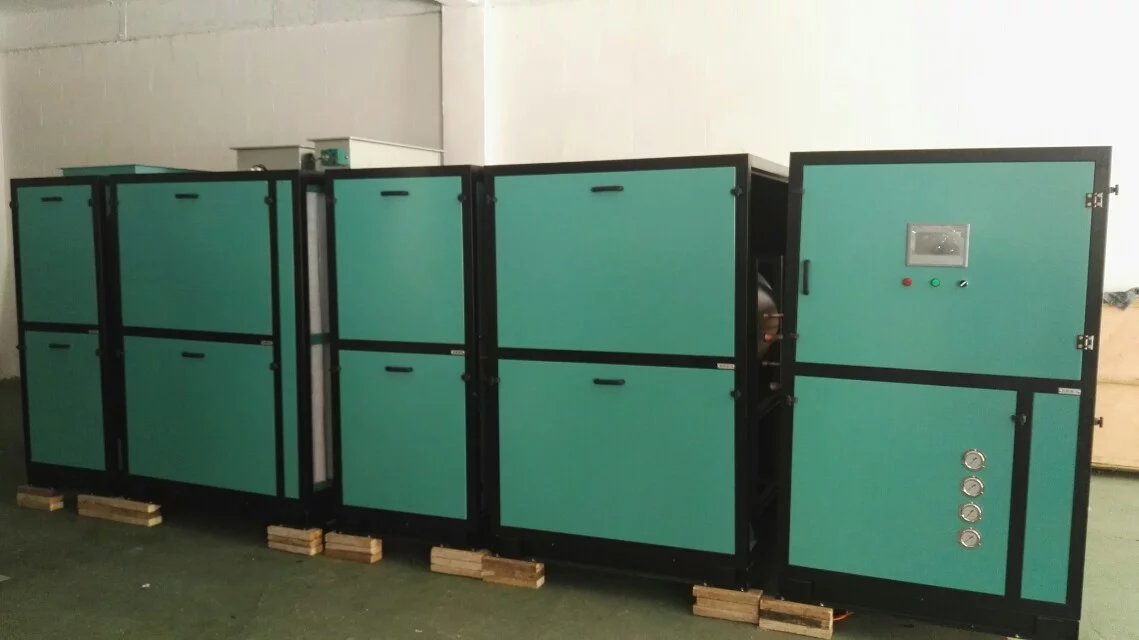

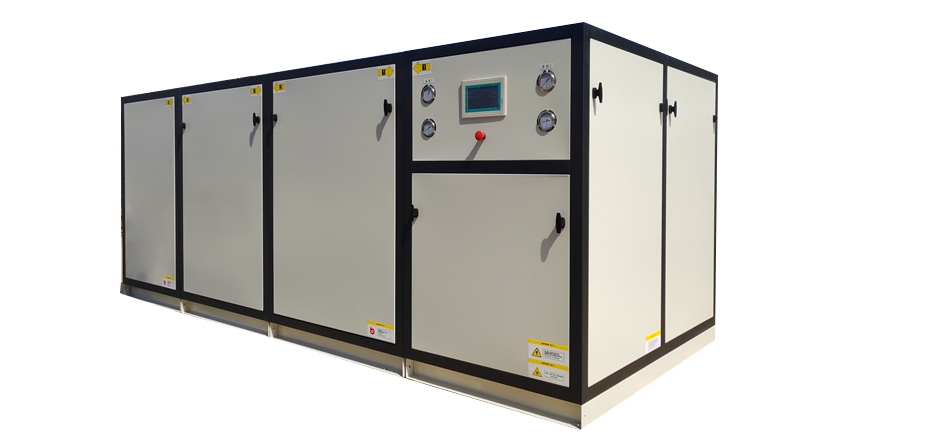

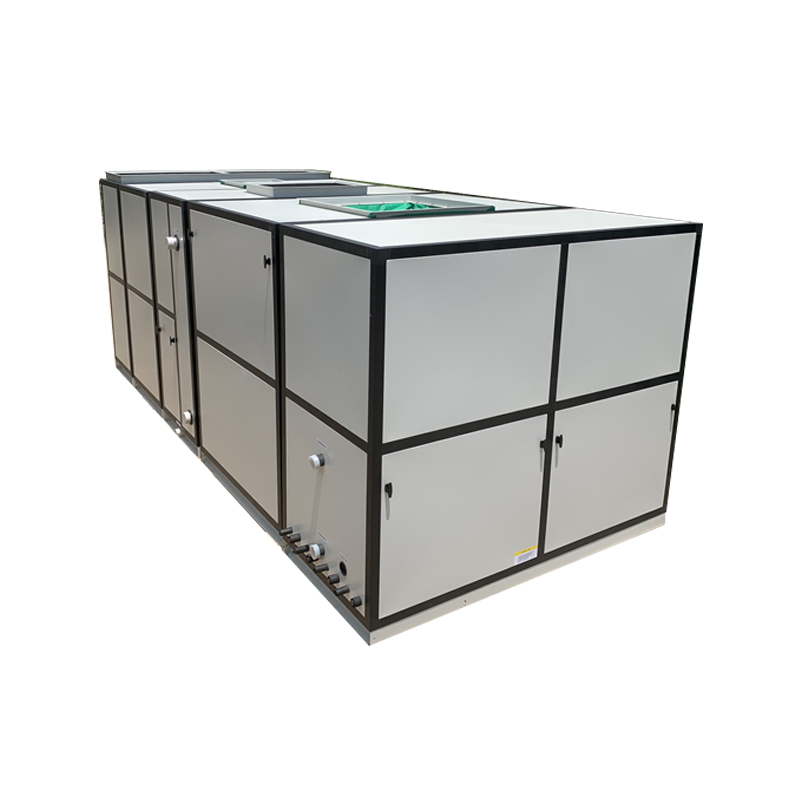

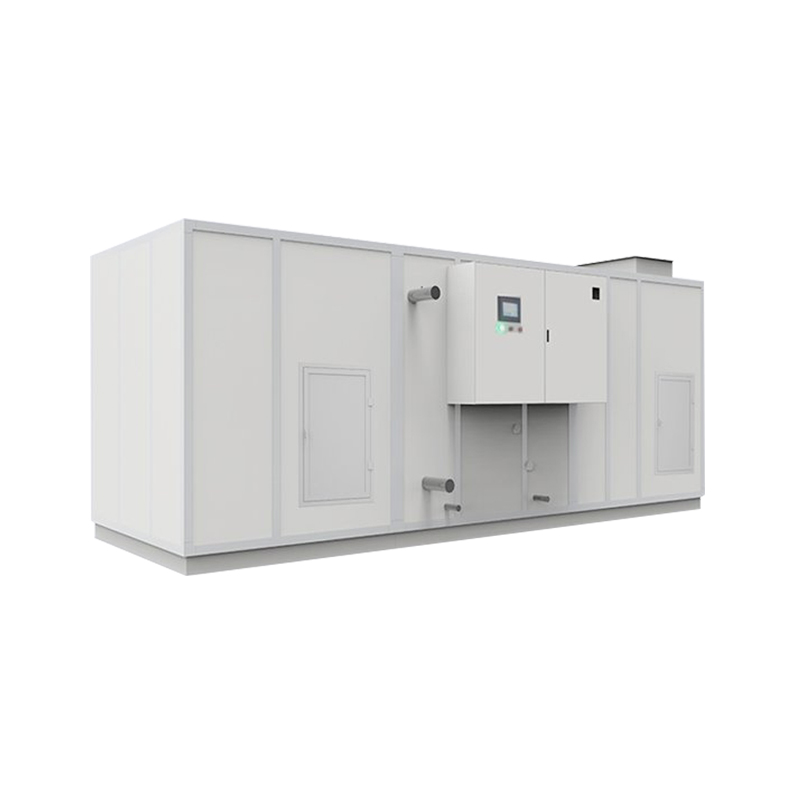

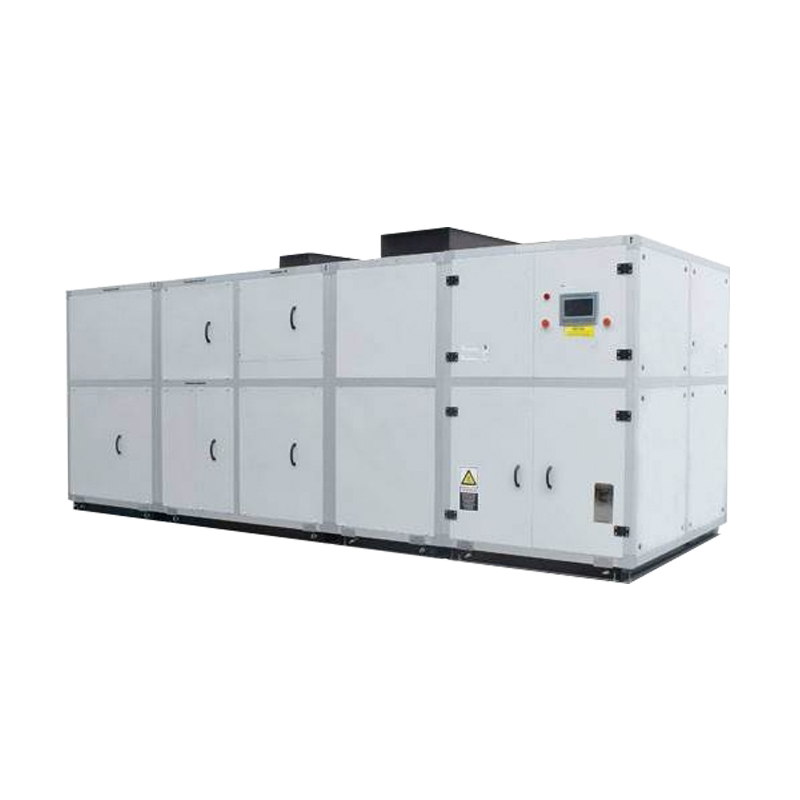

泳池恒溫除濕機組簡介
泳池恒溫除濕機組是集制冷控溫、除濕、池水加熱、新風、凈化于一體的室內泳池空氣品質控制設備；其通過冷凍除濕降溫，余熱回收，空氣凈化集中控制；以達恒溫恒濕之控制要求。
產品特點：
安全可靠：機組采用國際品牌制冷系統自控配件，阻燃防潮防腐材質安全可靠。
節能環保：機組利用熱泵技術實現能量的循環利用，節省運行成本；確保環境安全。
功能強大：機組集除濕控溫泳水加熱新風凈化等功能于一身；避免多種機組混合安裝；相互影響。
操作簡單：機組采用PLC智能控制，觸摸屏一健啟停；全中文提示操作簡單，無需培訓即可使用。
寧靜運行：采用最新全密閉低噪聲壓縮機，振動小，噪聲低；且采用壓縮機外置或壓縮機雙級減振裝置使壓縮機隔離于空氣處理系統，噪聲互不干擾重疊；另壁板內側采用隔熱吸音棉；故噪聲極低。
本系列除濕機組型號多樣，請在選型時根據除濕工程現場空間和現場工程系統的具體情況合理選擇，以便于設備后期的安裝、調試，維護保養和正常使用。
本機組所標注的除濕量為額定工況下的名義除濕量，即機組在干球溫度30℃、相對濕度80%時進風條件下所測得的除濕量；為保證計算條件的一致性,請詳細說明當前工程現場的具體情況，以便我司技術人員進行準確選型。
風冷（三集一體） | TE12YC-2F | TE22YC-2F | TE35YC-2F | TE45YC-2F | TE50YC-2F | TE65YC-2F | TE80YC-2F | TE105YC-2F | TE135YC-2F | TE160YC-2F | TE190YC-2F | TE215YC-2F | |||
除濕量(30℃-80%) kg/h | 12 | 22 | 35 | 45 | 50 | 65 | 80 | 105 | 135 | 160 | 190 | 215 | |||
制冷量 | kW | 15 | 30 | 45 | 60 | 70 | 85 | 105 | 140 | 175 | 210 | 250 | 280 | ||
機組最大余熱回量 | kW | 16 | 33 | 50 | 65 | 76 | 93 | 115 | 155 | 190 | 230 | 275 | 310 | ||
循環風量 | m3/h | 2800 | 5200 | 7600 | 10000 | 12000 | 15000 | 18000 | 24000 | 32000 | 38000 | 45000 | 50000 | ||
新排風風量 | m3/h | 1500 | 2000 | 3000 | 4000 | 5000 | 6000 | 7200 | 9500 | 12000 | 15000 | 18000 | 20000 | ||
機外靜壓 | Pa | 100-600Pa可調 | 300-800 Pa可調 | ||||||||||||
機組噪聲 | dB(A) | 62 | 63 | 64 | 64 | 68 | 70 | 71 | 73 | 75 | 82 | 86 | 88 | ||
溫濕度范圍 | 28℃±3℃；55 - 75 %±5 % | ||||||||||||||
電源 | 380V/3~50Hz | ||||||||||||||
裝機總功率 kW | 8.0 | 15.5 | 23 | 28 | 28.5 | 33 | 41 | 65 | 76 | 90 | 110 | 126 | |||
制冷系統 | 工質名稱/節流方式 | R22 / R407C / R134A---膨脹閥 | |||||||||||||
注量 | kg | 4.2 | 7.2 | 8.5 | 12.5 | 16 | 19 | 24 | 28.5 | 38 | 48 | 55 | 65 | ||
蒸發器/壓縮機/類型 | 銅管套防腐鰭片----全封密渦旋式 | ||||||||||||||
單臺功率 | kW | 4.5 | 4.5 | 4.5 | 4.5 | 9.0 | 9.5 | 9.5 | 9.5 | 9.5 | 9.5 | 9.5 | 9.5 | ||
數量 | 臺 | 1 | 2 | 3 | 4 | 2 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | ||
補償加熱-類型 | 電加熱/熱水加熱 | ||||||||||||||
加熱量-電加熱功率kW | 9 | 18 | 30 | 36 | 42 | 50 | 60 | 85 | 105 | 130 | 150 | 170 | |||
熱水流量m3/h | 1.6 | 3.0 | 3.2 | 6.2 | 7.2 | 8.6 | 10.5 | 15 | 18 | 22.5 | 26 | 30 | |||
余熱池水加熱量kW | 6.5 | 12 | 20 | 26 | 30 | 40 | 50 | 60 | 76 | 90 | 110 | 120 | |||
余熱加熱水流量m3/h | 1.2 | 2.2 | 3.5 | 4.5 | 5.2 | 6.8 | 8.6 | 10.5 | 13.2 | 15.5 | 19.0 | 21 | |||
風 機 | 類型/驅動方式 | 低噪聲雙進風離心式 / 內轉子/皮帶驅動 | |||||||||||||
送風機功率 | kW | 2.2 | 4.0 | 5.5 | 5.5 | 7.5 | 7.5 | 9.0 | 15 | 15 | 18.5 | 22.0 | 30.0 | ||
排風機功率 | kW | 0.75 | 1.5 | 2.2 | 2.2 | 4.0 | 4.0 | 5.5 | 5.5 | 7.5 | 7.5 | 11.0 | 11.0 | ||
空氣過濾器 | 板式G5板式G5+袋式F6 | ||||||||||||||
尺寸 | 長mm | 4000 | 4500 | 5000 | 6000 | 7500 | |||||||||
寬mm | 1200 | 1500 | 2200 | 2500 | 2800 | ||||||||||
高mm | 1500 | 1800 | 2100 | 2200 | 2500 | ||||||||||
重量kg | 760 | 820 | 950 | 1160 | 1380 | 1520 | 1860 | 1980 | 2100 | 2200 | 2450 | 2680 | |||
連接管 | 連接方式 | 喇叭口焊接接口 | |||||||||||||
液管mm | 12.7 / *2 / *3 / *4 | 19.05 / *2 / *2 / *3 | 19.05 / *4 / *5 / *6 / *7 / *8 | ||||||||||||
汽管mm | 19.05 / *2 / *3 / *4 | 28.6/ *2 / *2 / *3 | 28.6 / *4 / *5 / *6 / *7 / *8 | ||||||||||||
外機 | 外機參數/風機功率 | A型:850*850*960mm-120KG-0.55KW B型:1500*850*1160mm-260KG-1.1KW C型:2400*1200*1600mm-420KG-2.2KW | |||||||||||||
數量 | 1A | 2A | 2A | 4A | 2B | 2B | 3B | 2C | 2C+1B | 3C | 3C+1B | 4C | |||
注：1.機組名義運行工況：回風干濕球溫度為30/27.2℃/相對濕度80%。 2.本機組標準配置為頂出風型，本機組可加附件以變更出風之要求。 | |||||||||||||||
備注：以上技術參數如有變更、恕不通知！
